Pametni dom od temelja: mrežna oprema

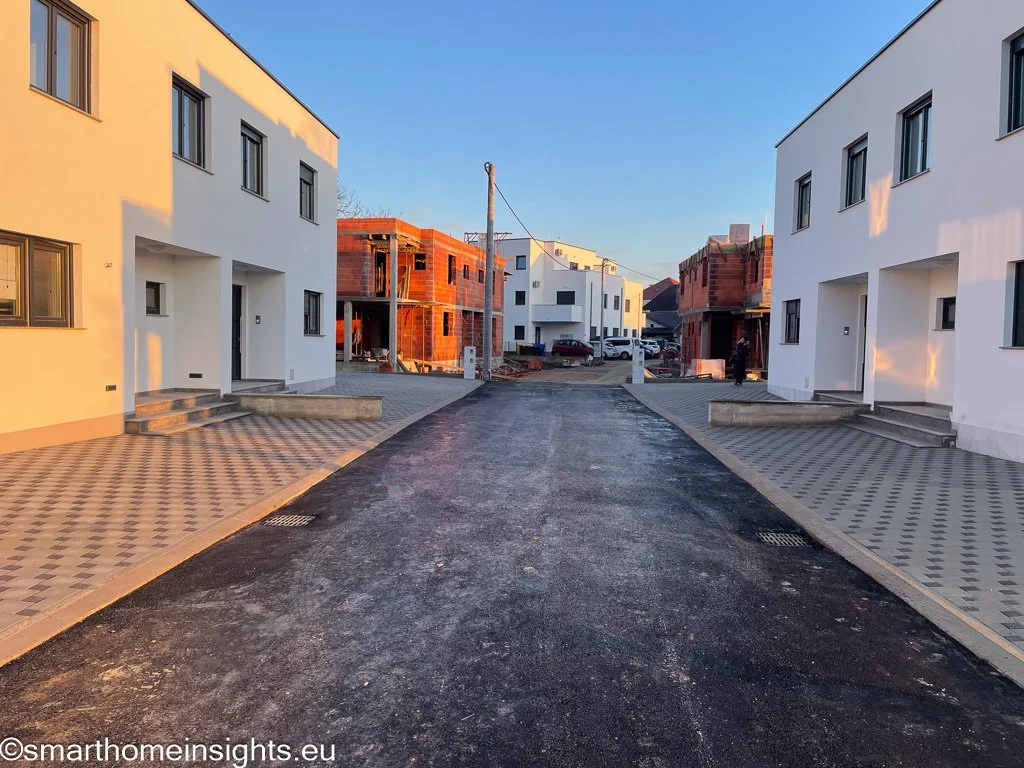

U ovo predblagdansko vrijeme, kada se lagano pripremamo za podvlačenje crte na kraju godine i kada nekako sve počinje usporavati, nama srce počinje lupati sve brže i brže jer – uskoro nam dolazi selidba.
Još jedan sloj asfalta, par tehničkih sitnica, nešto papirologije i €€€€ i to je to 😀🥰🎉…
Kako bi na dan D sve bilo spremno i po pitanju tehnike, odnosno našeg novog pametnog doma, započeo sam lagano s pripremama 😎.
Dobar dio opreme je već stigao, a dio toga je već i ugrađen (Shelly pametni releji). U ovom postu fokus će ponovno biti na osnovama – ovaj put na mrežnoj opremi.
Aktivna mrežna oprema
U inicijalnom postu iz serijala Gradnja pametnog doma od temelja, tema je bila pasiva - iliti onaj fizički svijet strujnog i mrežnog kabliranja, spajanja i planiranja osnovne infrastrukture.
Sada se selimo na aktivnu stranu, onu koja sve to oživljava, a temelji se naravno na mrežnoj opremi. Odabrana oprema je Ubiquiti proizvođača. Nema je puno – ukupno četiri komada:
USW-Pro-Max-24 - 24 portni Layer3 switch
UniFi Dream Machine Pro SE - internet gateway i firewall u jednom; ujedno i PoE switch
U6 Pro Access Point - po jedna bežična pristupna točka (AP) za svaki kat

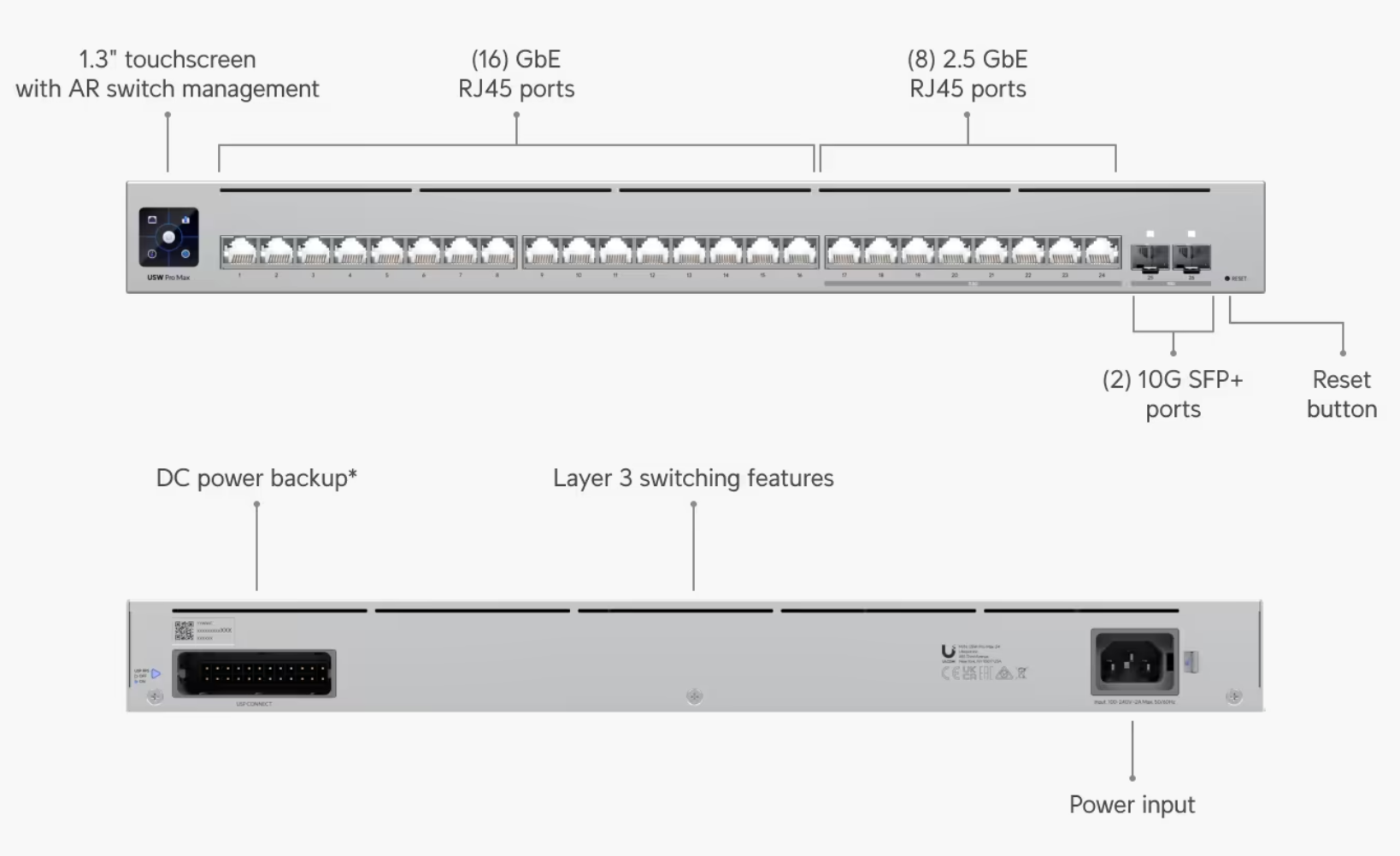

USW-Pro-Max-24
Odabir ovog Layer3 preklopnika (switch) bio je vođen odlukom da želim imati maksimalnu upravljivost i kontrolu nad svim segmentima mreže. Nešto je to skuplje od Layer2 opcije te naravno još više od one neupravljive (unmanaged switch) ali s obzirom na namjenu i ovaj moj hobi vjerujem da ću ga dobro iskoristiti 😎.
Sva 24 porta bit će popunjena jer imamo mi tih kablova 😅:
svaka prostorija puta x kabela
kamere x4
nekoliko uplink/downlink spajanja
Switch je još na putu i stiže negdje do kraja godine, kada će krenuti i njegovo konfiguriranje 😊.

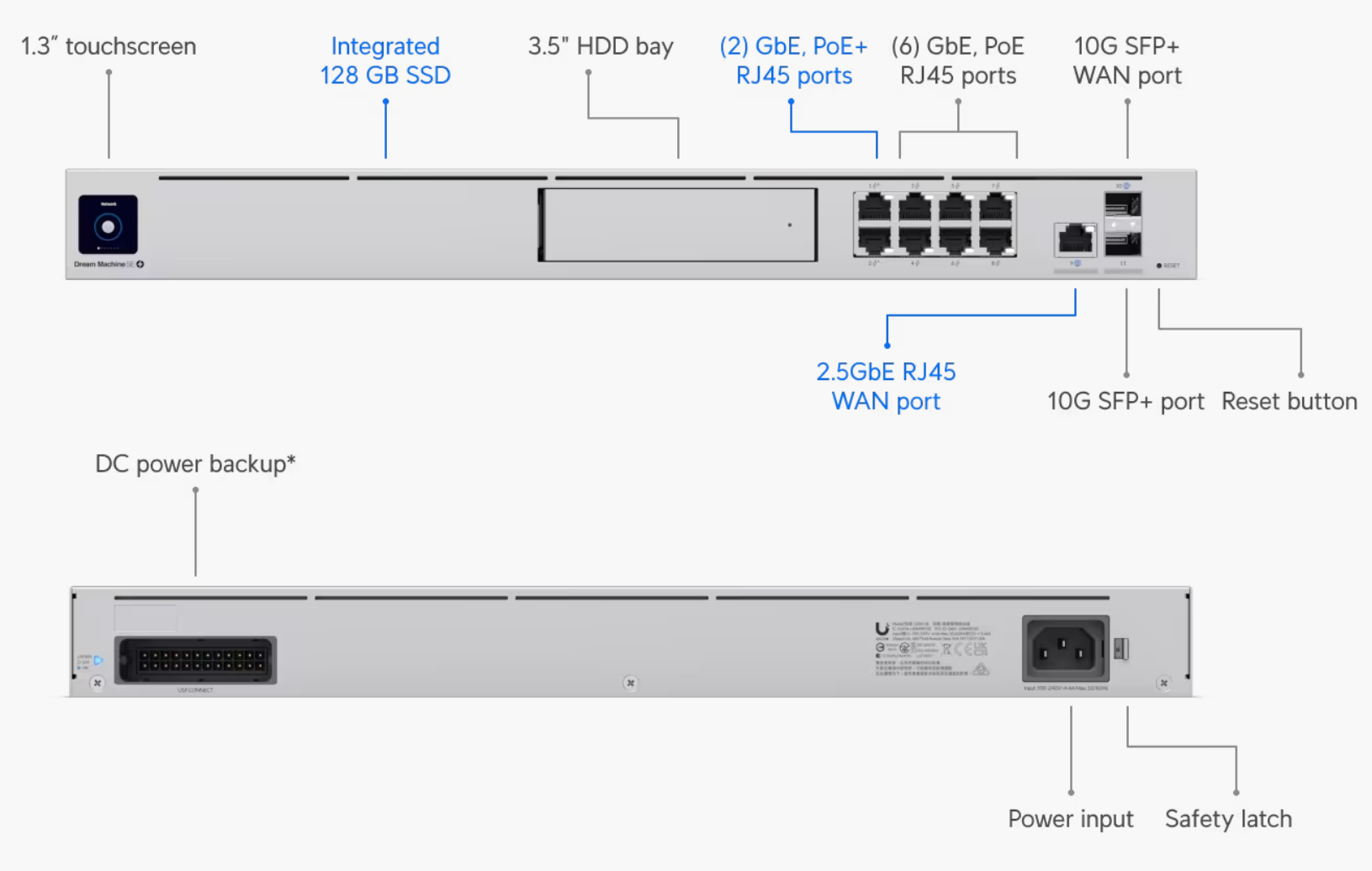

UniFi Dream Machine Pro SE
UniFi Dream Machine Pro SE je centralna točka cijele mreže i praktički “mrežni mozak” našeg budućeg pametnog doma.
Odabir uređaja bio je logičan nastavak na ono što već koristimo – u stanu trenutno imamo koncepcijski sličan Dream Router 6, pa su mi UniFi sučelje i način rada već dobro poznati.
Nove potrebe u novom domu ipak su tražile korak dalje, a to je upravo UniFi Dream Machine Pro SE. Ključna razlika je mogućnost napajanja mrežnih kamera i pristupnih točaka direktno putem Ethernet kabela (PoE – Power over Ethernet).
UDM Pro SE raspolaže PoE budžetom od 180 W, što je za naš setup više nego dovoljno.
U praksi to znači da UniFi Dream Machine Pro SE:
povezuje kućnu mrežu s internetom
brine o sigurnosti i pravilima komunikacije unutar mreže
definira način usmjeravanja prometa između različitih mrežnih segmenata
napaja kamere i access pointove putem mrežnog kabela (PoE)
služi kao centralno mjesto za nadzor i upravljanje cijelom mrežom

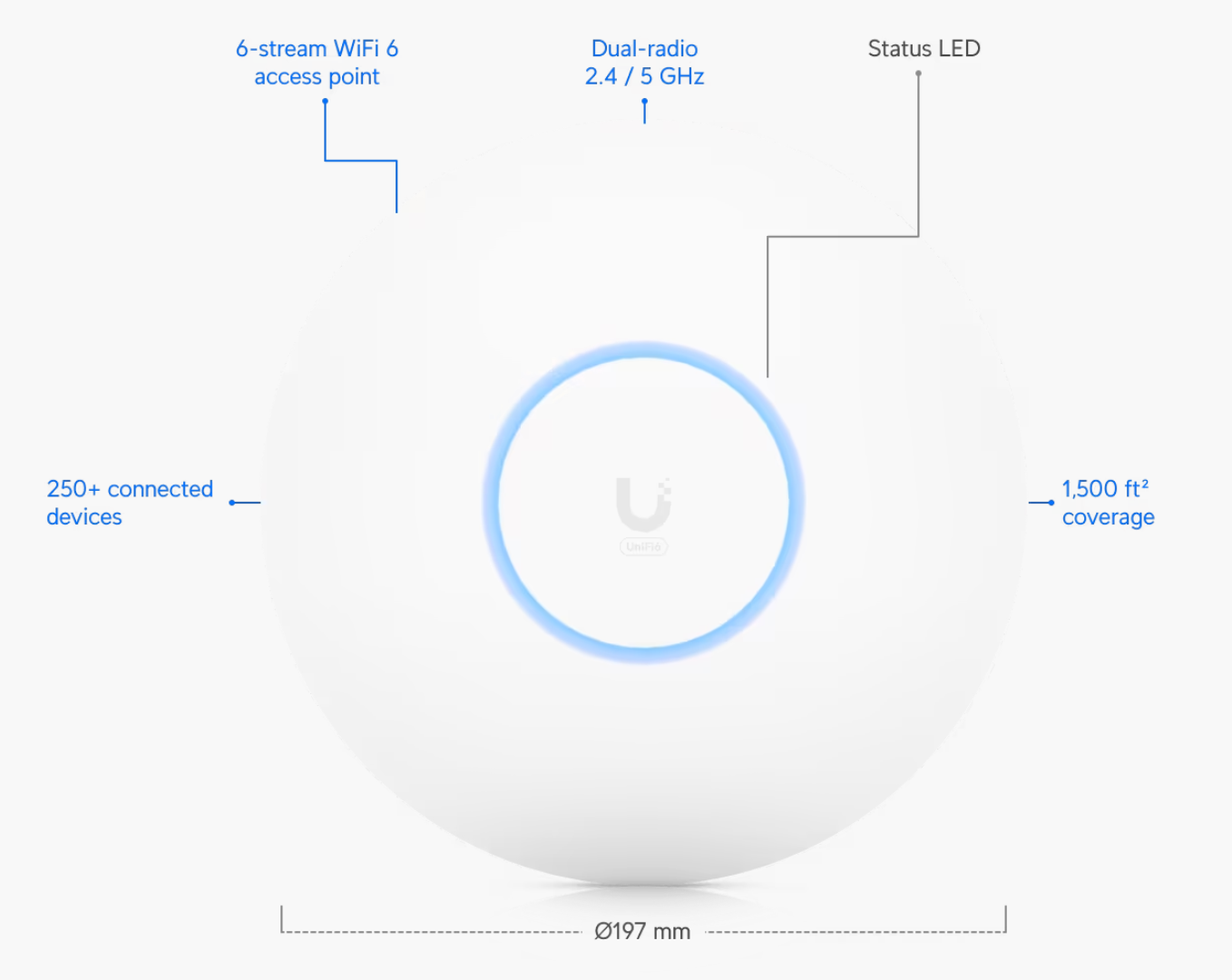

U6 Pro Access Point
Za bežičnu mrežu koristit ćemo UniFi U6-Pro access pointove (2 komada), pozicionirane tako da pokriju cijelu kuću, svaki na jednom katu.
Odabir je bio prema % black-friday popusta 😁🤣. OK, šalim se malo. Proučio jesam sve opcije i zaključio da mi najnovija generacija (U7) koja podržava najnoviji Wi-Fi 7 protokol i nije toliko ključna za stabilan rad pa zašto ne uštedjeti.
U ovom setupu, kao i u svakom drugom 😁, access pointovi imaju jednu jasnu zadaću – osigurati stabilnu i pouzdanu bežičnu mrežu za sve pametne uređaje, uz centralno upravljanje kroz UniFi konzolu.
U slijedećem postu, idem u detalje konfiguracije gdje ćemo ući malo i u onaj možda za početnike teži dio - segmentiranja mreže. Pokušat ću biti što jednostavniji u objašnjavanju 🤓.
