Projekt - DYI led lanac zamjena za Philips Hue

Ideja

Nakon nešto više od 3 godine, Philips Hue led lanac otkazao je poslušnost. Od 3 komponente (ispravljač, kontroler i sam led lanac) rekao bih da je otkazao kontroler. Puno prerano, s obzirom na cijenu ako mene pitate 😡. Pomalo razočaran, odlučio sam zamjenu ovaj put napraviti u vlastitom (DYI) aranžmanu. Cjenovno gledajući, ova DYI opcija je cca 40% jeftinija.

Naravno, u obzir je dolazilo samo rješenje iz Smart Home domene i koje se može integrirati u naš eco sustav. Kako sam na “lageru” od davnina imao 1 Shelly RGBW2 preklopnik trebalo je samo još dobaviti led lanac i pripadajuće kanalice (Philips Hue je bio instaliran bez).

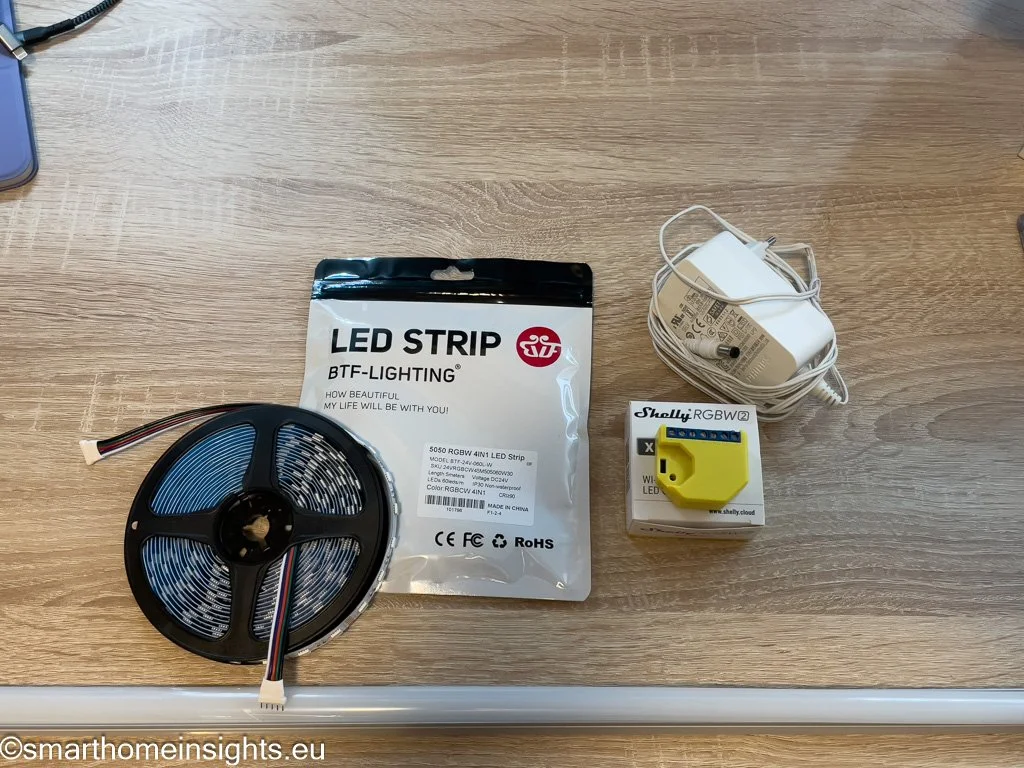

Materijal:

1. Shelly RGBW2 preklopnik

2. BTF-LIGHTNING 5050 RGBW led lanac

3. Led kanalica (mliječna)

4. Ispravljač 24V (od pokvarenog Philip Hue led lanca)

Shelly RGBW2 pametni preklopnik - odabir ovog preklopnika bio je iz 2 razloga: Shelly eko sustav već postoji u našem domu i imao sam ga u ladici 😁.

• upravljanje led lancima ili žaruljama napona 12-24 V, maksimalne snage 288 W

• Wi-Fi upravljanje

• mjerenje potrošnje električne energije

• mogućnost automatizama kroz Shelly APP

BTF-LIGHTNING 5050 RGBW led lanac - ovaj led lanac radi na 24V, a svojevremeno sam čitao neke recenzije gdje su ovaj BTF-LIGHTNING ocijenili kao dosta dobar. Ono što trebate pripaziti pri kupnji, osim da nazivnim naponom odgovara ispravljaču je jakost same rasvjete, a ovisi o njegovoj namjeni:

• unutrašnja ili vanjska namjena

• montiranje sa ili bez kanalice

• jačina zaštite od vanjskih utjecaja. Međunarodna oznaka je IP code (ingress protection code) koji slijede dvije brojčane oznake (npr. IP67). Prva brojka označava zaštitu od krutih čestica, dok druga od onih tekućih - što je veća brojka, zaštita je veća.

• količina svjetlosti koju želite dobiti - direktno povezano sa gustoćom ledica na lancu (što je veća gustoća, jače je osvjetljenje)

• RGBW ili RGB opcija. Razlika je u tome što se u RGB verziji bijela boja dobiva “miješanjem” osnovnih RGB boja, dok se kod RGBW lanca, bijela boja dobiva od zasebne ledice.

Led kanalica (LP101) - mliječna kanalica koja svojom širinom odgovara led lancu, a ima vrlo niski profil. Ovaj tip je meni odgovarao ali ima ih raznih. Ovdje pripazite na širinu led lanca kako vam se ne bi desilo da kupite kanalicu u koju ne stane vaš led lanac.

Ispravljač 24 V - ja sam iskoristio onaj koji mi je ostao od pokrvarenog Philips Hue lanca. Ovdje pripazite samo da snaga ispravljača odgovara potrošnji lanca (izraženo u vatima W) koju planirate spojiti, a što ovisi o količini ledica po metru dužine i samoj dužini lanca.

Implementacija

S obzirom da led lanac koristi istosmjerni napon od 24 V, nema opasnosti od strujnog udara. Sa Shelly-em dolaze detaljne sheme spajanja, kako one koje se spajaju na 24 V ili one na 220 V. Slijedeća shema prikazuje opciju za spajanje RGBW led lanca i istosmjernog napajanja Shelly-a. Imajte u vidu da ako ćete fizički prekidač stavljati unutar izmjeničnog (220 V) strujnog kruga, shema spajanja se razlikuje!

Slike vjerno pokazuje kako se što spaja - svaka boja led lanca ima svoje mjesto za spajanje na Shelly-u, dok se plus i minus spajaju na za to predviđena mjesta označena sa GND (minus pol) i DC (plus pol). Ukoliko je u strujnom krugu i prekidač, on se spaja na sa I označeno mjesto.

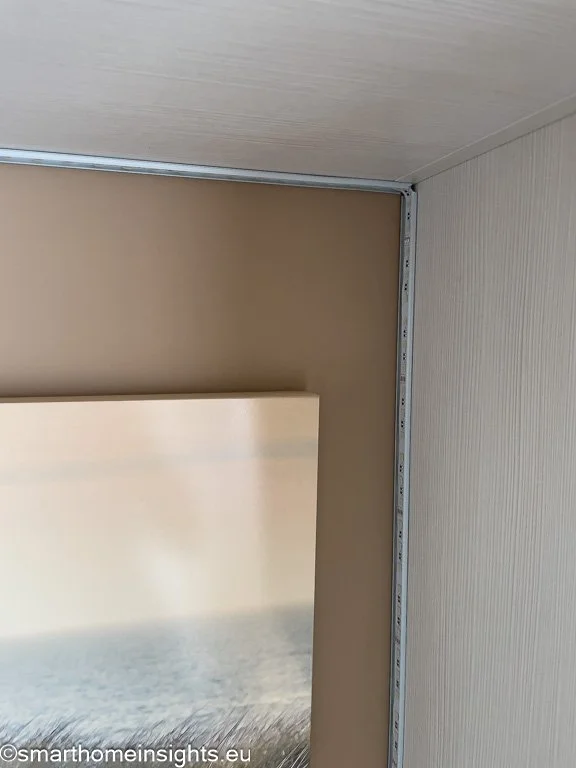

Jednom kada ste spojili led lanac sa Shelly-em i ispravljačem, potrebno ga je samo fizički montirati. U našem slučaju, kanalice su zalijepljene ispod visećeg ormara (dvostrukom ljepljivom trakom), a onda je u same kanalice zalijepljen i led lanac (koji dolazi sa trakom za lijepljenje).

Automatizmi

Kako smo već sa Philip Hue led lancem imali određene automatizme, bilo je potrebno samo u iste staviti novi led lanac. Home Assistant je već standardno automatski prepoznao da u mreži postoji novi Shelly uređaj i samo ga je bilo potrebno dodati u odgovarajuću prostoriju. Sami automatizmi ovdje su kombinacija Amazon Alexe i Home Assistanta gdje upravljamo ovom rasvjetom na slijedeći način:

• Paljenje i gašenje rasvjete glasom

• Paljenje rasvjete ulaskom u sobu, ako led lanac nije upaljen i ako je dovoljno mračno u sobi (<25lx)

• Gašenje rasvjete ako senzor za pokret ne detektira pokret 5 minuta

• Gašenje rasvjete ako se upali TV (ujedno se gase svi automatizmi paljenja i gašenja rasvjete koji se vežu na pokret, odnosno otvaranje vrata).

• Odabir određenih, pred-definiranih boja i jačina rasvjete glasom

I to je to za vikend Smart Home zabavu😊😎…
