Projekt - automatsko paljenje i gašenje svjetla u kupaoni
Ideja
Osnovna ideja ovog projekta bila je automatizirati paljenje i gašenje svjetla u kupaoni.
Naša kupaona nema prozora te svaki ulazak ide uz obavezno paljenje svjetla, a kako nas ima četvero broj paljenja i gašenja je popriličan 😊. Također, u zadnje vrijeme dosta često se dešava da svjetlo ostaje upaljeno i kada odavno više nitko nije u kupaoni (ovo sam ja 😁).
Želja mi je zato bila da automatiziram paljenje i gašenje svjetla u kupaoni, a da pri tome nema promjene u dosadašnjem načinu rada (prekidač i dalje ostaje u funkciji).
Rješenje

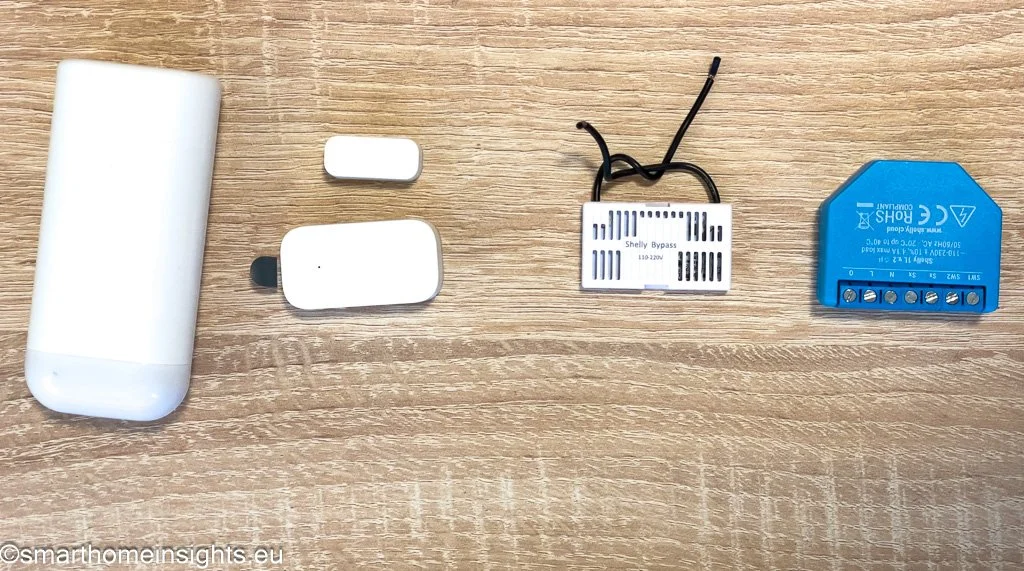

Rješenje koje sam osmislio sastojalo se je od:
Shelly 1L pametnog preklopnika
Shelly Bypass (2x)
Aqara senzora za vrata i prozore
Shelly Motion 2 Sensor
Shelly 1L pametni preklopnik - odabir ovog preklopnika bio je iz 2 razloga: Shelly eko sustav već postoji u našem domu, a 1L verzija ne zahtjeva “nulu” u prekidaču. Ovo potonje je prilično bitno. Naime, u našem stanu (što je pravilo u RH) se u zidnim prekidačima strujni krug prekida na faznom vodiču. Kako je to mjesto u koje treba staviti pametni preklopnik, nastaje problem u njegovom napajanju jer u razvodnoj kutiji gdje se prekidači na zidu nalaze ne postoji žica sa nulom. Iz tog razloga Shelly je osmislio posebnu verziju pametnog preklopnika kojim je moguće i bez nule napajati Shelly te s njim upravljati.
Shelly Bypass - ne znam koji bi hrvatski prijevod bio točan, ali ova mala spravčica 😁, stavlja se u strujni krug kada trošilo koje je priključeno ima snagu manju od 20W.
Aqara senzora za vrata i prozore - ovaj mali senzor nam daje informaciju da li su vrata otvorena ili zatvorena. Radi na Zigbee protokolu pa je za njega potreban poseban Zigbee Gateway koji će takav uređaj spojiti u vašu lokalnu mrežu. Ja ne koristim originalni Aqara HUB već ovaj univerzalni Zigbee USB gateway kojim sam sve Zigbee uređaje u našem stanu spojio na lokalnu mrežu.
Shelly Motion 2 Sensor - senzor pokreta, tzv. PIR (passive infrared sensor) senzor kojim detektiramo da li nekoga ima ili nema u kupaonici, pa ako nema gasimo svjetlo 😎
Implementacija
❗Kako se ovdje radi sa za život opasnim naponom od 220V, ukoliko se ne osjećate sigurnim svakako instalaciju prepustite električaru ❗

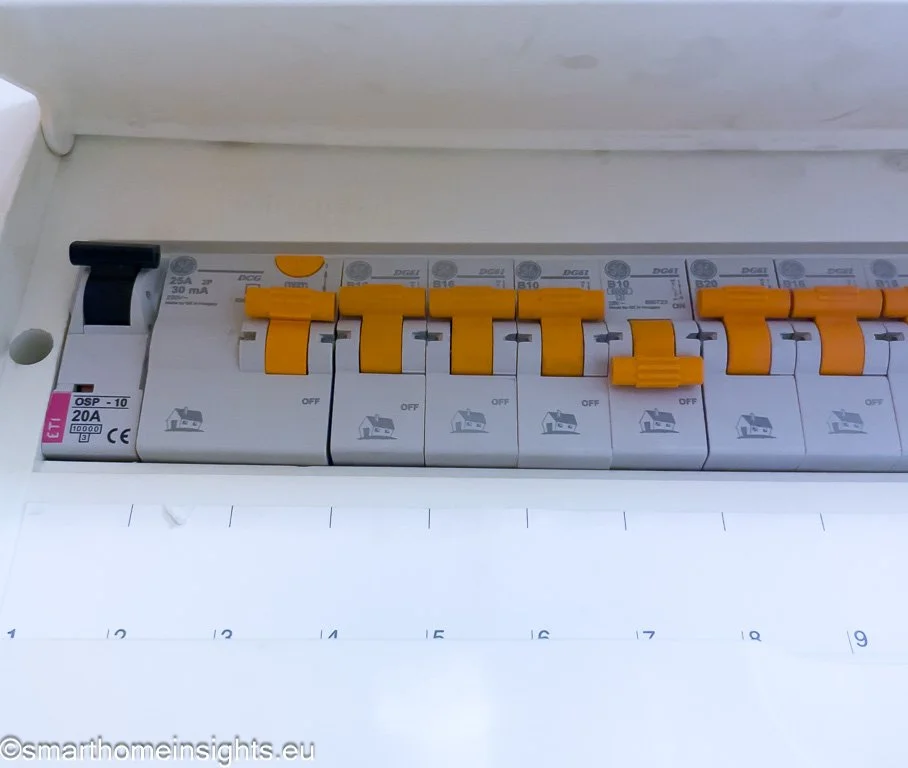

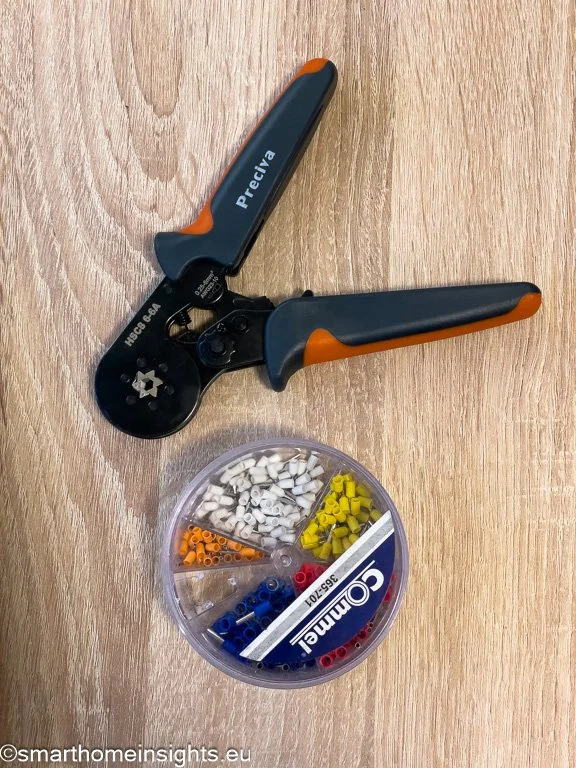

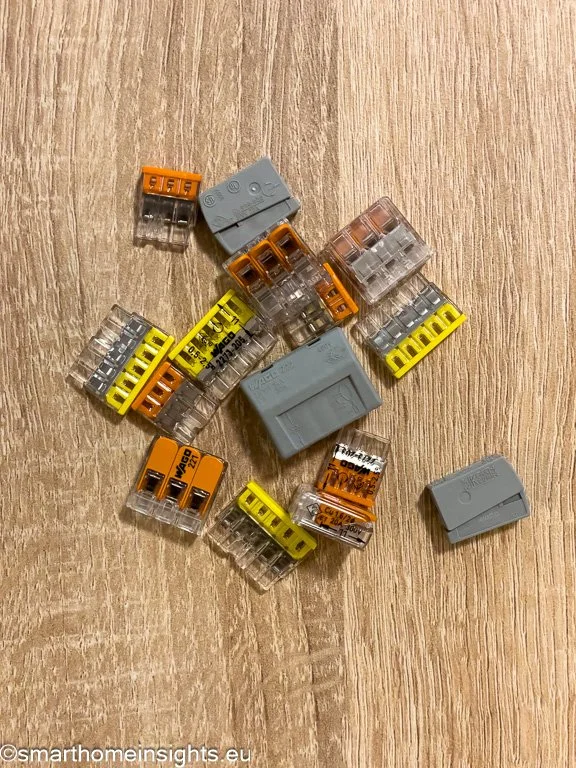

Kao prvi korak isključio sam osigurač kupaonske rasvjete kako ne bi radio pod naponom.

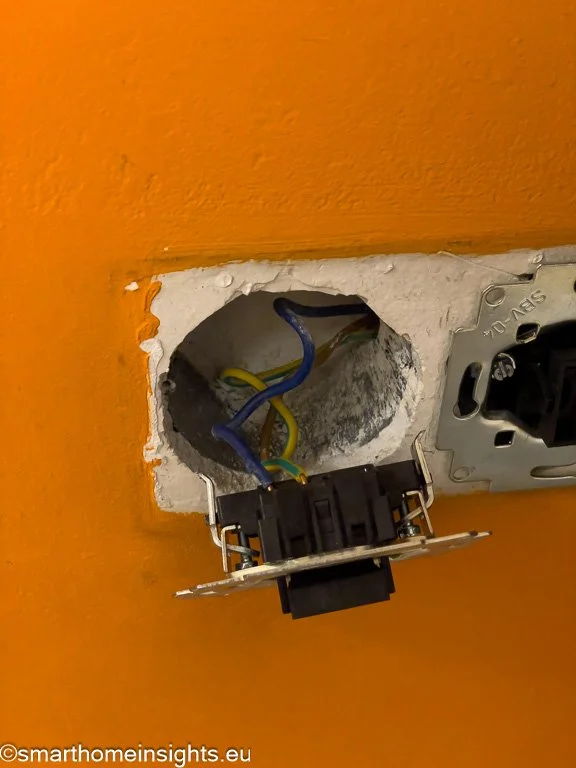

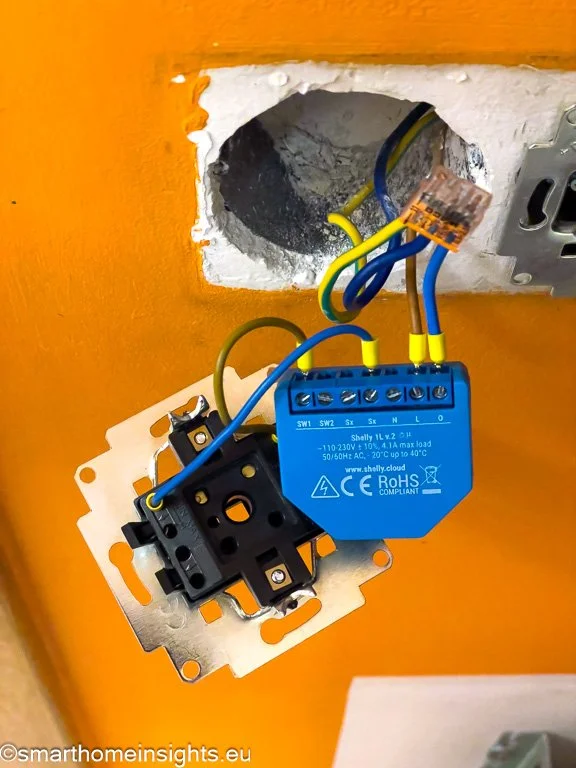

Sad kad nema opasnosti, možemo započeti sa radom. Prvo, potrebno je rastaviti prekidač i u strujni krug prekidača ubaciti Shelly 1L pametni preklopnik. Slike niže prikazuju kako je to izgledalo prije i nakon što je pametni Shelly preklopnik bio spojen u strujni krug:
Slijedi spajanje Shelly Bypass koji se u strujni krug stavlja paralelno sa trošilom, kako je nacrtano na shemi na početku ovog posta. Na primjeru plafonjere, nakon instalacije to izgleda ovako:

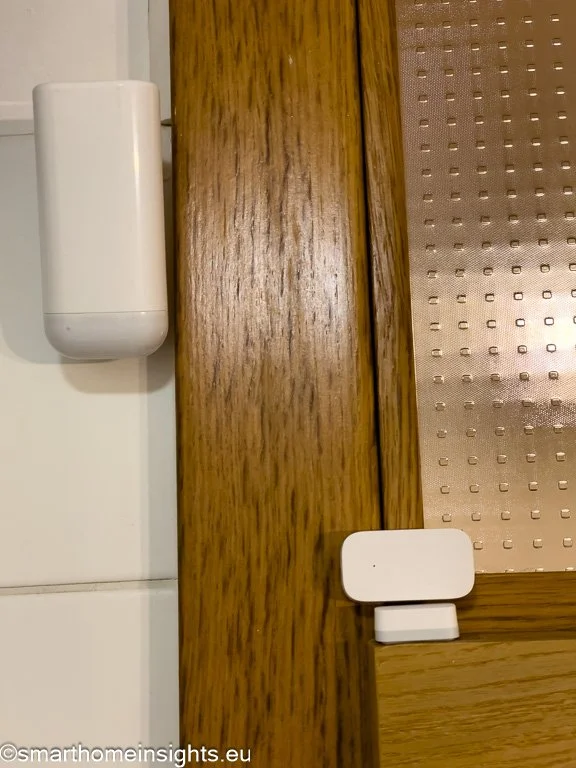

Slijedi puno jednostavniji dio - Aqara senzora za vrata i prozore i Shelly Motion 2 Sensor koje jednostavno zalijepite - senzor za vrata se sastoji od 2 dijela od kojih jedan ide na sama vrata, dok se drugi lijepi na okvir. Senzor pokreta potrebno je smjestiti tamo gdje će imati najbolji pogled na prostoriju:
Automatizmi
Kada smo riješili onaj hardverski dio, na redu je onaj jednostavniji softverski🧑💻. U našem slučaju to je centralna platforma našeg pametnog doma - Home Assistant - gdje je stvarno jednostavno posložiti automatizme:
Kada se otvore vrata upali svjetlo u kupaoni
Kada nema nikoga u kupaoni više od 5 minuta, ugasi svjetlo
I to je to 👌
Vidjet ćemo nakon nekog vremena što kažu ukućani i da li ima mjesta za poboljšanje (hint…naravno da ima…pa o tome u nekom od narednih postova 😉)…
